アルミのローラーを加工しました変わった溝形状（円柱にR状の溝？！） 3D-CAD/CAM

生産設備用のローラーを作りました

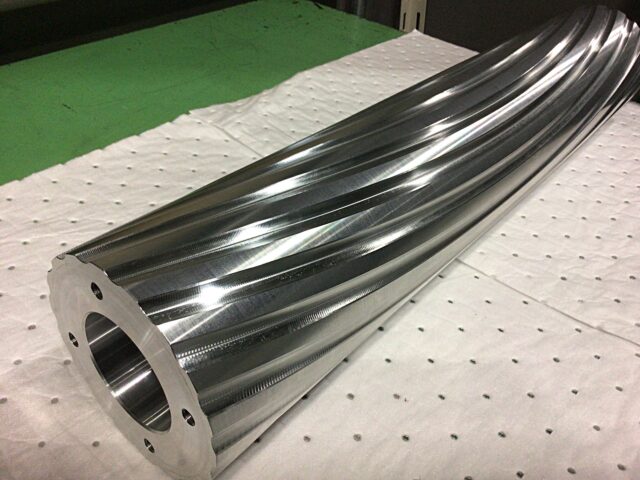

写真を見てもらうとわかりますが円柱の外周部分に半円状の溝を
直線ではなくＲ状に彫り込みを全周に加工した製品です

複合旋盤INTEGREX100-iで外周の溝を加工することになったのですが
まずこのワーク、掴むところがない・・・。
→社内治具を作ることで問題を解決！

しかし、直線の溝ならばまだしも外周に沿うようにＲ状の溝の加工となると
どうしたものか・・・・。
→溝加工のエンドミルに座標に合わせて旋盤側の主軸を回転させていくことで
なんとかＲ状の加工は可能！

ですが、Ｒ状の加工をするためにエンドミルを動かすプログラムの
位置座標がさっぱりわからない・・・・・。（計算方法あると思いますが…）
→3D-CAD/CAMでモデルを作ってプログラムの座標を計算してもらおう！

3D-CAD/CAMを使うことで外周部の溝の位置座標がわかり
図面どうりの加工を行うことが出来ました
弊社では3D-CAD/CAM（ANSYS SpaceClaim）を使い
複雑な形状の加工も可能です
