加工時の歪みに要注意！工程数の多いプレート加工の注意点。

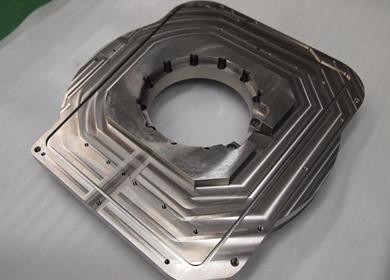

高精度の工作機械向けのプレート（台板）を加工しました。
素材はSUS303です。
SUS303の板材をアニール（焼鈍）処理し旋盤加工、マシニング加工を
弊社にて加工しました。

この製品の注意点は加工時の「歪み」です。

そしてこのプレート（台板）の平行度は、なんと0.01ｍｍ！！
一筋縄では加工できません・・・

荒加工、中仕上、穴加工後、
さらに仕上加工が必要です。（総工程数5工程）

仕上加工時に普通に締め付けて加工すると
締付力でワークが歪んでしまいます。

ワークが歪まず、かつ加工時にワークが動かない。
そんなギリギリの締付力でワークを取り付け加工するのが
グローリーの腕の見せ所‼︎

少々加工に時間がかかる製品でしたが
加工精度は平行度0.01㎜、同芯度0.01㎜、穴の位置精度0.02と
高精度な製品が出来ました

どんな製品でもお気軽にお問い合わせください。
