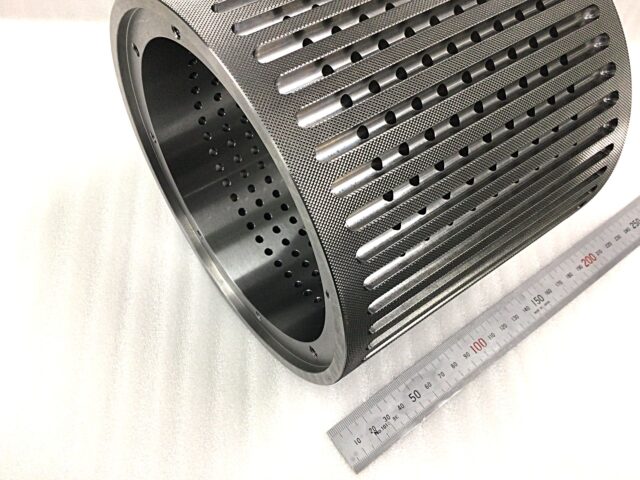

建設機械向け　サクションドラム　アヤ目ローレット加工　鉄（S45C）　Φ185±0.03

建設機械向けのサクションドラムを製作しました。

旋盤、マシニングセンター、研磨にて加工を行いました。

旋盤で内外径を加工し、外径にはアヤ目ローレット加工を行いました。ローレット後、外径を研磨で仕上げています。

マシニングセンターで等配に溝と貫通穴を加工しました。
穴の数が多く時間のかかる加工でした。

【加工設備】
・普通旋盤　滝澤　TAC-510
・立型マシニングセンター　OKK　VM53R
・5軸マシニングセンター　大鳥機工　FTV-500
・円筒研削盤　豊田　GU28-100

【業界】建設機械
【製品名】サクションドラム
【素材】鉄（S45C）
【サイズ】Φ185×160
【精度】±0.03
【ロット】1個
【加工日数】3日

詳細は、下記より是非チェックしてください(^^♪
