職人の血が騒ぐ！厳つい見た目の鉄の塊ᕦ(ò_óˇ)ᕤムキッ！

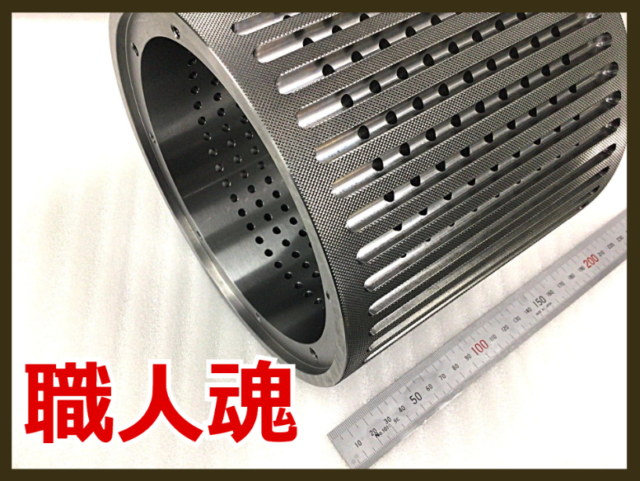

建設機械向けのサクションドラムを製作しました。
素材は鉄（S45C）のパイプ材からの加工です。
ロット数は1個の単品です。
旋盤、マシニングセンター、研磨にて加工を行いました。
旋盤で内外径を加工し、ローレット加工
マシニングセンターで等配に溝と貫通穴を加工しました。
ごつごつしていて見た目も厳ついこの製品
穴だらけの上にローレットまで．．．
う～ん、強そうだᕦ(ò_óˇ)ᕤ
作り甲斐がある製品、職人の血が騒ぐぜっ！！！
この製品のポイントを2つご紹介(^o^)丿
①大量の横穴加工
大量の穴で一日中機械は動きっぱなし。
単純な加工ではありましたが見た目通りに時間のかかる製品でした。
一番心配だったのが刃物が折れないか、ひやひやしながら祈ってましたね。
最後のバリ取りもとても大変でした。
横からの穴が無数にあり、根気のいる作業でした^^;
②ローレット加工
外径にはアヤ目ローレット加工を行いました。
ローレット部分の寸法はΦ185±0.03
ローレット後、外径を研磨で仕上げています。
グローリーでは平目とアヤ目の二種類のローレット加工が可能です。
材質によっては山が盛り上がらなかったり、綺麗な形にならないなど
色んな問題がありますが、経験やノウハウでいいものを作っています。
使用設備
・普通旋盤 滝澤 TAC-510
・立型マシニングセンター OKK VM53R
・5軸マシニングセンター 大鳥機工 FTV-500
・円筒研削盤 豊田 GU28-100
詳細は、下記より是非チェックしてください(^^♪
