高精度フランジ、豊富な設備で色んな加工できるよ☆平行度0.003、同芯度0.005

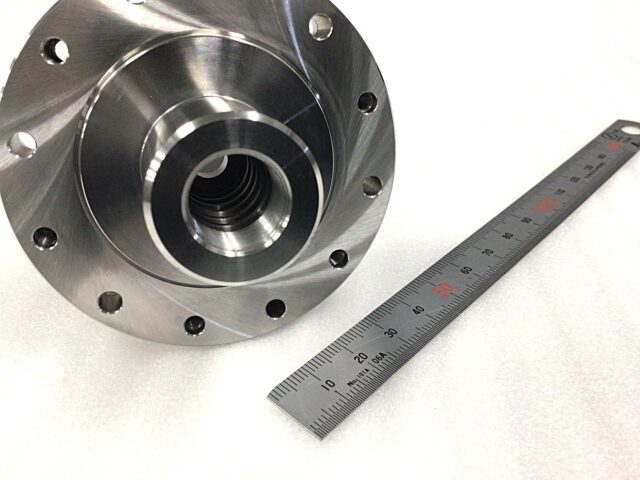

高精度フランジを製作しました。
素材は鉄（HPM1）の丸材加工で、単品ロットです。
旋盤加工では
内径Φ15.1の深さが40、その奥はΦ8で貫通しています。
この径にこの深さはビビりの発生が心配でした。
それに加えて内径にはΦ21×3の深い溝が6ヶ所も存在します。
内径の溝加工!!!!!!
正直ヒヤヒヤしながら加工してました。
刃物が折れたらどうしよう(；ﾟДﾟ)とか、そんなこと考えながら。
特殊な刃物を使って加工条件も不規則な設定で行い、
しっかりと図面要求を満たすことが出来ました。
内径の口元にはユニファイねじの加工もしています。
5軸マシニングセンターでは
端面に等配貫通穴の加工を行いました。
写真では見えませんが、裏側にはザグリ穴の加工。
側面には外径と内径を繋ぐ穴が何ヶ所も張り巡らされています。
研磨加工では
平行度0.003、同芯度0.005といった高精度に仕上げました。
流石、研磨といったところでしょうか(^^♪
【加工設備】
・普通旋盤 滝澤 TAC-510
・5軸マシニングセンター 大鳥機工 FTV-500
・円筒研削盤 豊田 GU28-100
旋盤、マシニング、研磨
用途に合わせて弊社の豊富な設備で作り上げました！
規則正しい加工が通用しない時は毎回頭を悩ませますが、
そんな中でもしっかりと形になって仕上がると
達成感は倍増☆
やっぱり完成した時は嬉しいですね(^^♪
詳細は、下記より是非チェックしてください(^^♪
